Москва, Россия | Купольная конструкция | 2021
Тип объекта: Подземный многофункциональный комплекс
Площадь: ~73 000 м² (5 подземных уровней)
Моя роль: Отдел несущих систем — параметрическое моделирование геометрии сетчатых оболочек
Генеральный проектировщик: Проектное бюро АПЕКС
Девелопер: Mall Management Group
Архитектурная концепция: 5+Design (США)
Контекст проекта

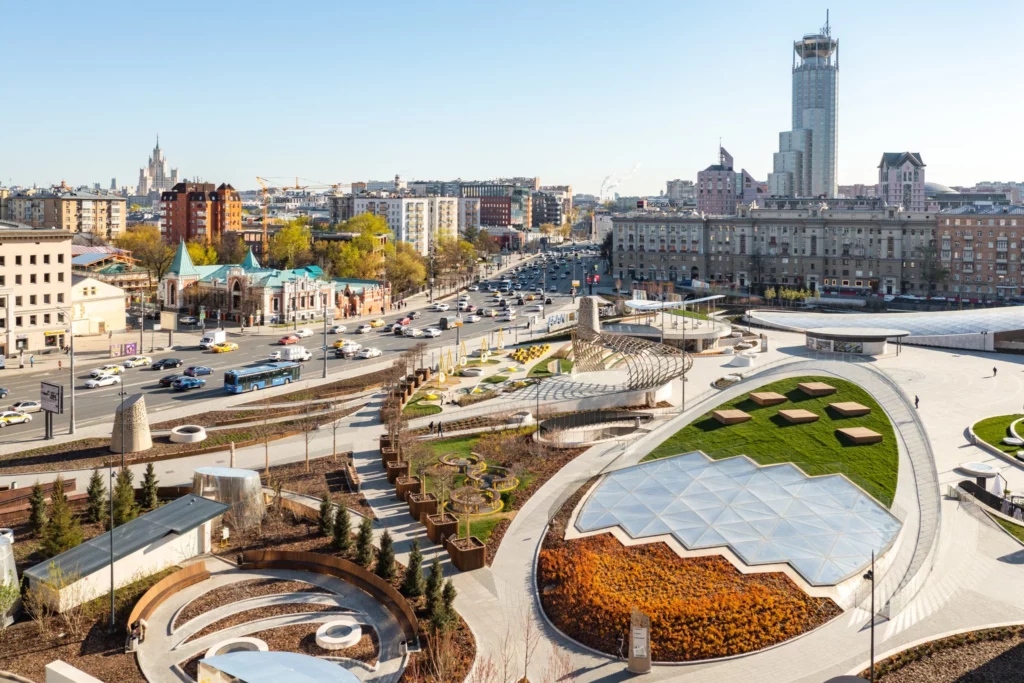

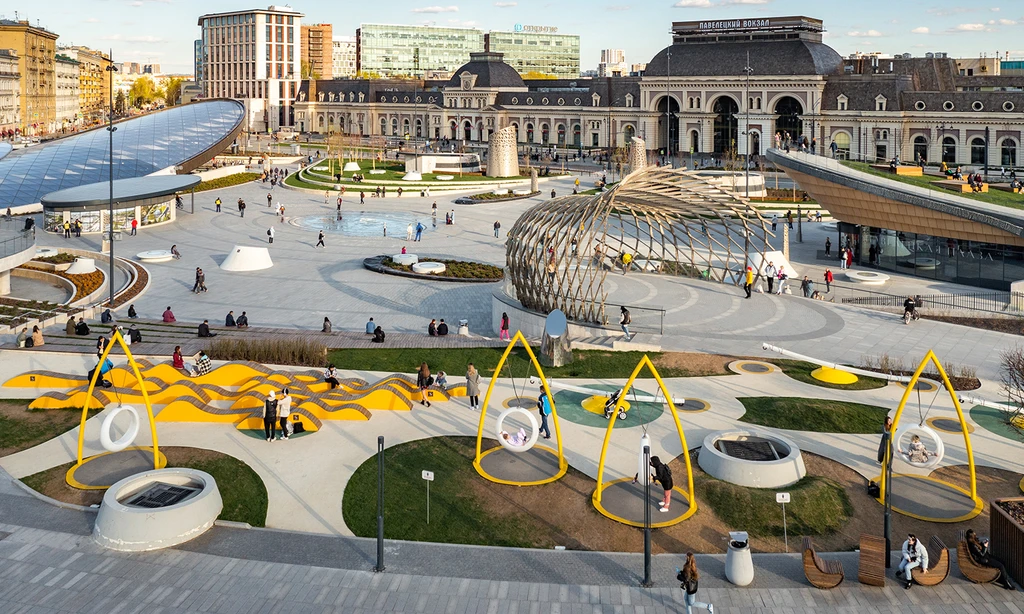

Павелецкая Плаза — подземный МФК площадью около 73 000 м² прямо под Павелецкой площадью в Москве. Пять подземных уровней, соседство с действующей линией метро, жёсткие ограничения по высоте и пятну застройки. Один из самых технически насыщенных объектов, в которых я участвовал.

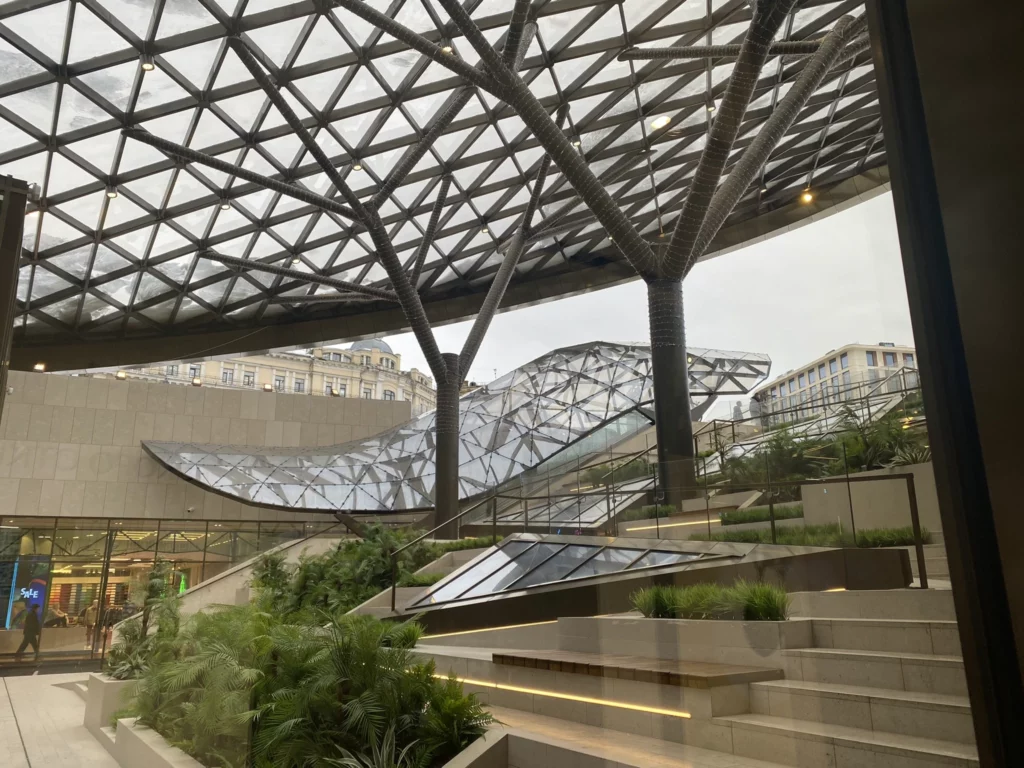

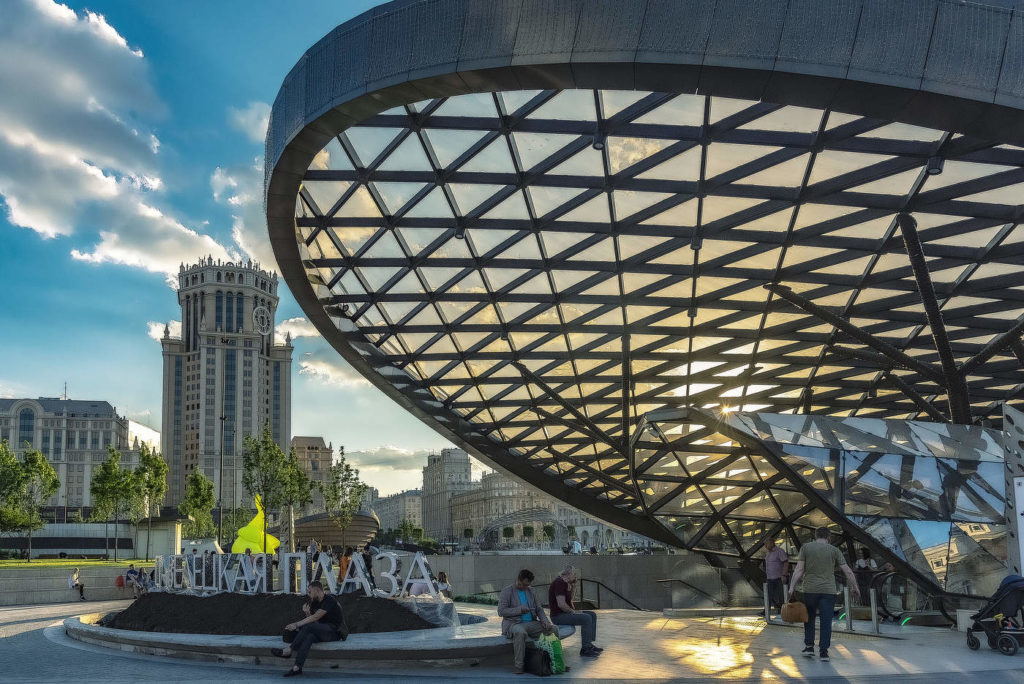

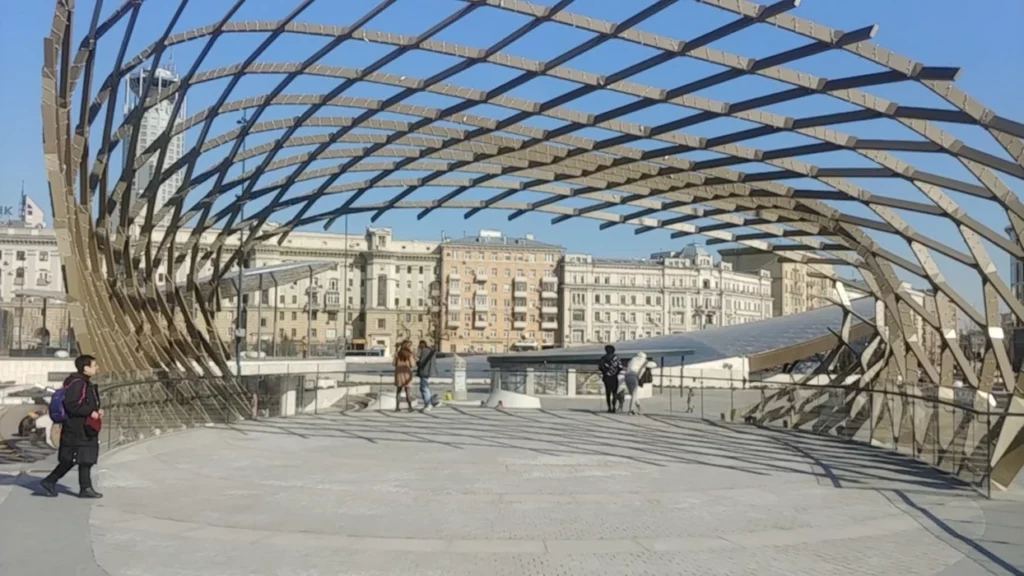

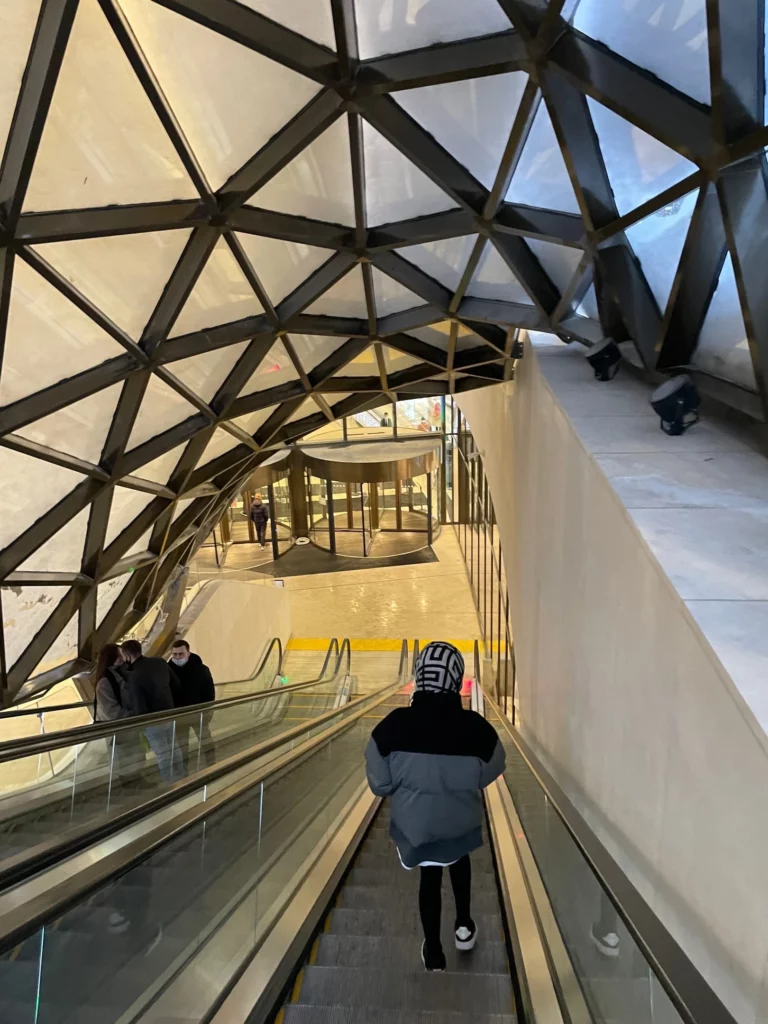

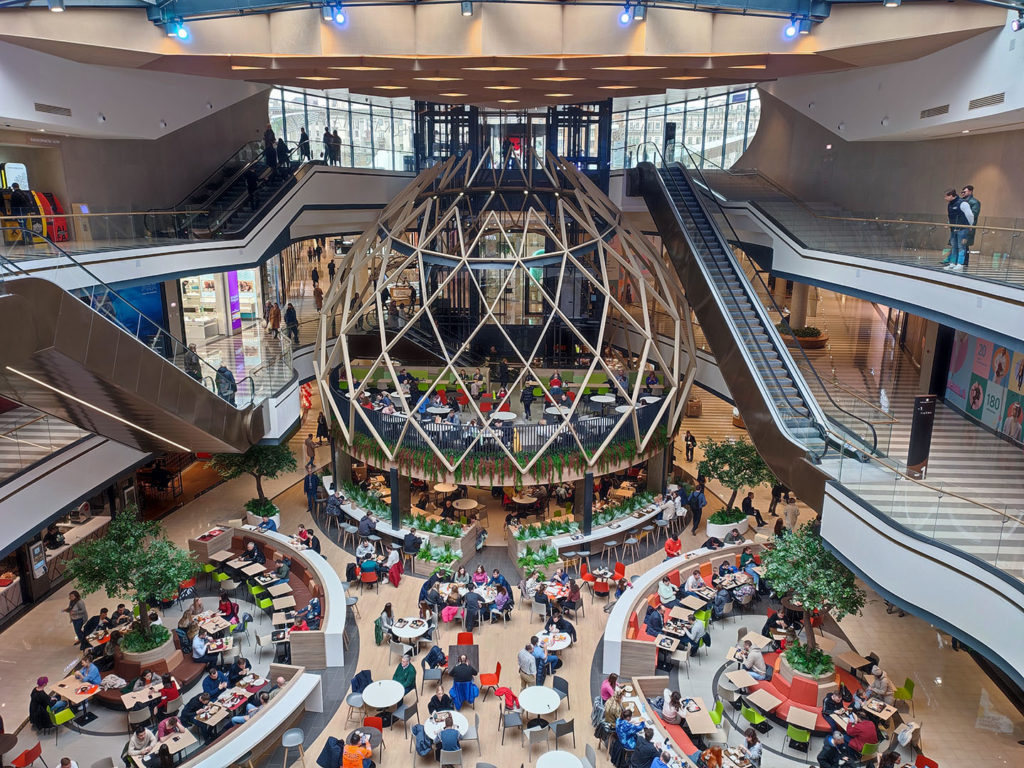

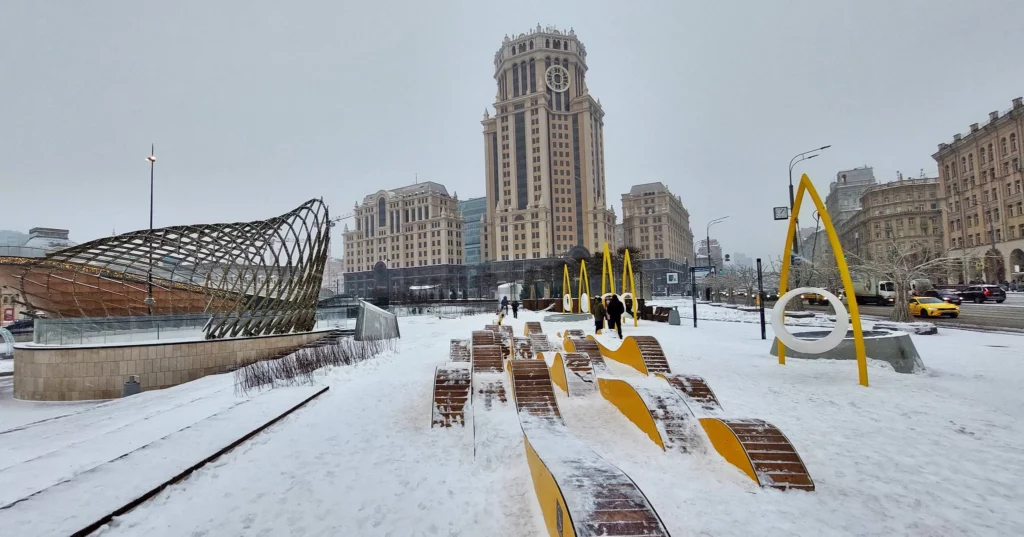

Архитектурная концепция от американской студии 5+Design предполагала выразительные стеклянные светоприёмные конструкции над атриумом — именно здесь появились сетчатые оболочки: пространственные стальные структуры с нетривиальной геометрией, через которые естественный свет проникает в подземное пространство.
Моя задача: параметрическая геометрия оболочек
Я работал в отделе несущих систем и отвечал за параметрическое моделирование геометрии сетчатых оболочек.
Сетчатая оболочка — это не просто красивая форма. Это конструктивная система, в которой геометрия напрямую определяет распределение усилий. Малейшее изменение кривизны поверхности меняет характер работы всей сетки. Поэтому точная параметрическая модель — обязательное условие для последующих расчётов и передачи геометрии в BIM.
Что это означало на практике

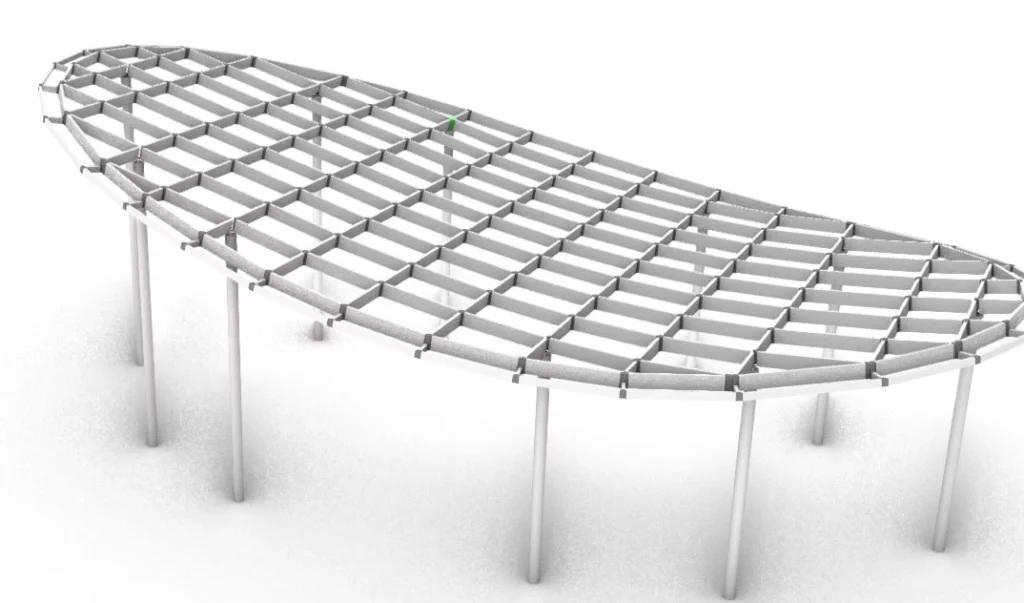

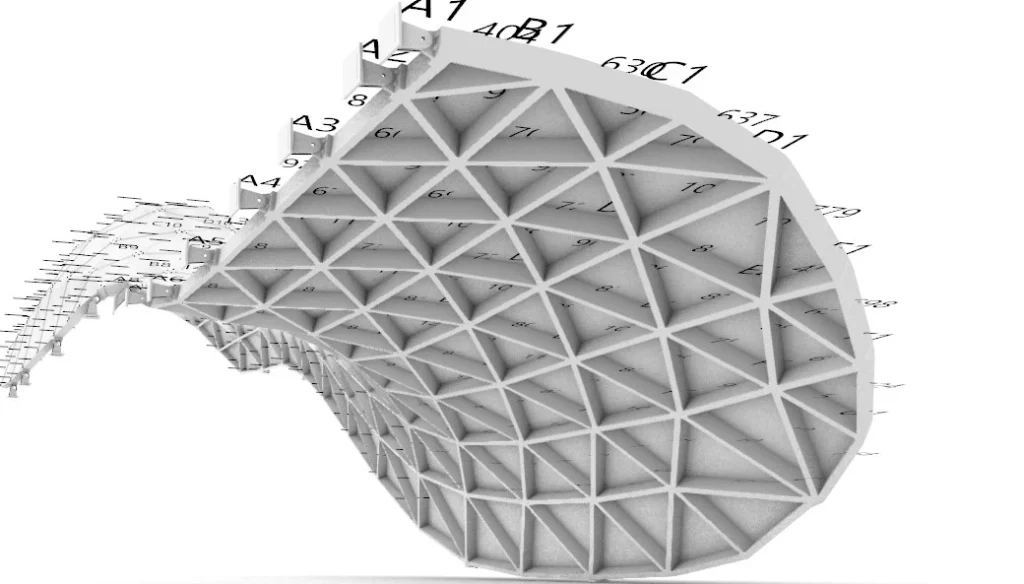

Геометрия оболочки задавалась параметрически — через управляемые кривые и поверхности в Rhino/Grasshopper. Такой подход давал возможность:
- оперативно пересчитывать топологию сетки при изменении архитектурных параметров;
- контролировать планарность панелей (критично для остекления);
- передавать точную геометрию узлов в расчётную и BIM-модель без ручного перемоделирования;
- согласовывать форму с конструктивными и технологическими ограничениями в едином цикле.
Это не просто «нарисовать форму» — это создать управляемую конструктивную геометрию, которая живёт внутри проекта и реагирует на изменения.
Почему это сложно
Сетчатые оболочки — один из наиболее геометрически требовательных типов конструкций:
- поверхность двоякой кривизны не разворачивается в плоскость, что усложняет деталировку и раскрой;
- топология сетки должна обеспечивать равномерное распределение нагрузки без концентраций;
- в условиях подземного объекта — дополнительные ограничения по опорным точкам и периметральным узлам.
Параметрическая модель позволяла удерживать все эти зависимости одновременно, а не решать их последовательно и вручную.
Инструменты
- Rhinoceros + Grasshopper — параметрическое моделирование геометрии оболочки
- Revit — интеграция в общую BIM-модель проекта (стандарт АПЕКС)
- Karamba3D — предварительная оценка работы конструкции на этапе формообразования
Что этот проект дал мне
Павелецкая Плаза — это место, где я впервые работал с пространственными конструкциями на уровне геометрического ядра, а не только на уровне расчётных схем. Именно здесь стало понятно, что параметрическое мышление — это не инструмент архитектора. Это язык, на котором конструктор может разговаривать с формой напрямую.
Проект реализован в составе команды Проектного бюро АПЕКС. Генеральный проектировщик — АПЕКС, архитектурная концепция — 5+Design (США), девелопер — Mall Management Group.
