Расчет и подбор габаритов стальных ферм: полное руководство по проектированию

Введение

Стальные фермы являются основным несущим элементом в строительстве промышленных, складских и спортивных сооружений. Правильный подбор габаритов фермы — ключевой фактор, определяющий надежность, экономичность и долговечность всей конструкции. В данной статье рассмотрим все типы ферм, методы расчета их оптимальных размеров и практические рекомендации по выбору конструктивных решений.

Основные принципы проектирования ферм

Что такое ферма и зачем нужен правильный расчет габаритов

Ферма — это плоская решетчатая конструкция, состоящая из стержней, соединенных в узлах. Основное назначение ферм — перекрытие больших пролетов при минимальном расходе материала. Правильный подбор габаритов фермы влияет на:

• Несущую способность конструкции
• Экономичность проекта
• Технологичность изготовления и монтажа
• Долговечность сооружения

Основные параметры при расчете ферм

При проектировании ферм учитываются следующие ключевые параметры:

1. Пролет (L) — расстояние между опорами
2. Высота (H) — расстояние между поясами фермы
3. Уклон поясов — угол наклона верхнего или нижнего пояса
4. Тип решетки — схема расположения раскосов и стоек
5. Нагрузки — постоянные и временные воздействия

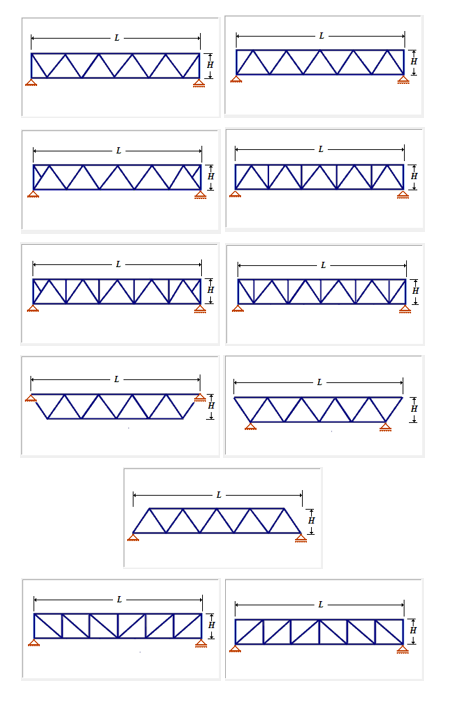

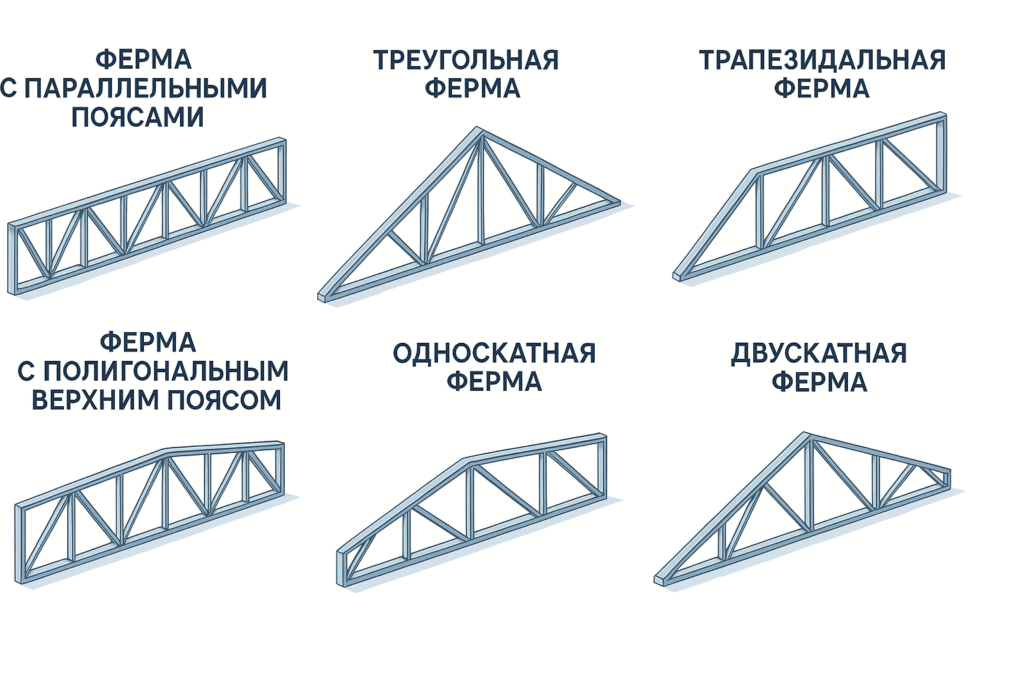

Фермы с параллельными поясами: расчет и применение

Оптимальные габариты и соотношения

Фермы с параллельными поясами — наиболее универсальный тип конструкций, применяемый в промышленном строительстве.

Основные характеристики:

• Оптимальная высота: h_opt = (1/4…1/5) × L
• Практическая высота: h = (1/7…1/12) × L
• Ограничение по транспортировке: максимальная высота 3,85 м

Влияние транспортных ограничений

Транспортные ограничения играют решающую роль в выборе габаритов фермы. При превышении высоты 3,85 м конструкцию приходится:

• Доставлять поэлементно
• Собирать на строительной площадке
• Что значительно увеличивает трудозатраты на монтаж

Области применения

Фермы с параллельными поясами оптимальны для:

• Покрытий промышленных зданий
• Складских комплексов
• Спортивных сооружений
• Торговых центров

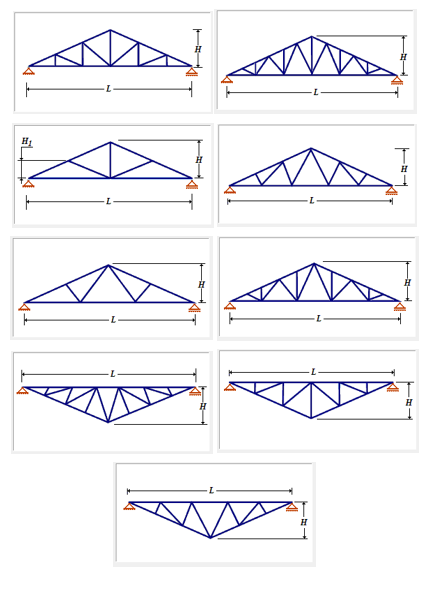

Треугольные фермы: особенности проектирования

Расчет высоты в зависимости от уклона

Треугольные фермы применяются в зданиях, где требуется определенный уклон кровли для отвода атмосферных осадков.

Технические характеристики:

• Пролет: 18-36 м
• Высота: H = (1/4…1/6) × L
• Уклон поясов: 2,5-3,0%
• Зависимость высоты от уклона: при уклоне 25-45° h = (1/2…1/4) × L

Преимущества треугольных ферм

1. Естественный водоотвод благодаря уклону
2. Эффективная работа под снеговыми нагрузками
3. Архитектурная выразительность
4. Экономия материала при правильном расчете

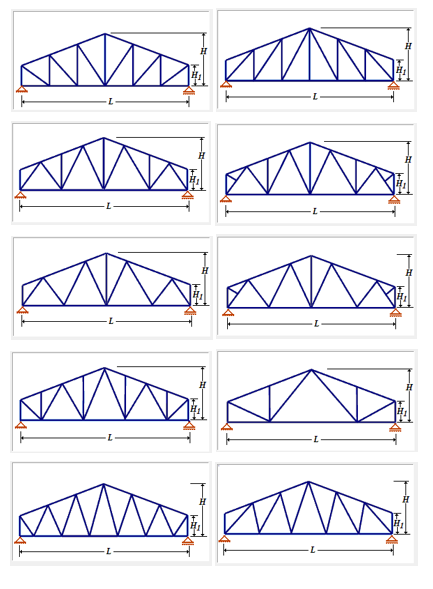

Трапецеидальные фермы: баланс эффективности и экономии

Оптимальные параметры

Трапецеидальные фермы сочетают преимущества треугольных и ферм с параллельными поясами.

Рекомендуемые габариты:

• Пролет: 24-48 м
• Высота: H = (1/6…1/8) × L
• Уклон поясов: 8,0-10,0%

Конструктивные особенности

Трапецеидальная форма обеспечивает:

• Рациональное распределение усилий
• Снижение расхода стали на 10-15% по сравнению с треугольными
• Удобство размещения инженерных коммуникаций

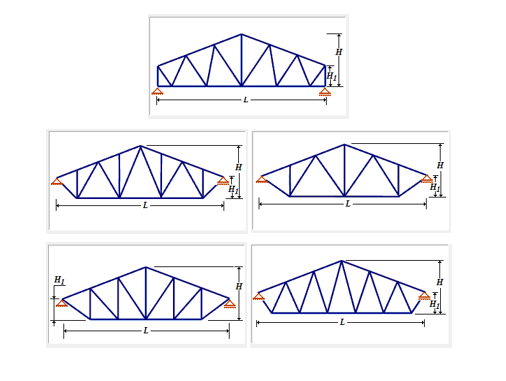

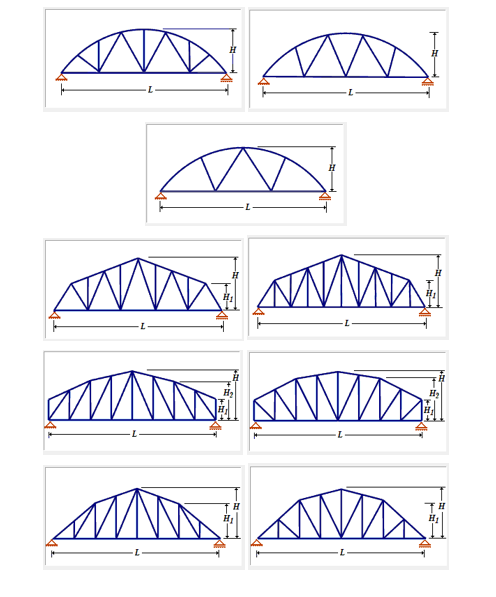

Фермы с полигональным верхним поясом: решения для больших пролетов

Применение для больших пролетов

Фермы с полигональным очертанием применяются при необходимости перекрытия значительных пролетов.

Технические параметры:

• Пролет: 36-96 м
• Высота: H = (1/7…1/8) × L

Преимущества полигонального очертания

1. Максимальная эффективность для больших пролетов
2. Оптимальное распределение изгибающих моментов
3. Снижение расхода материала на 20-25%
4. Возможность устройства фонарей естественного освещения

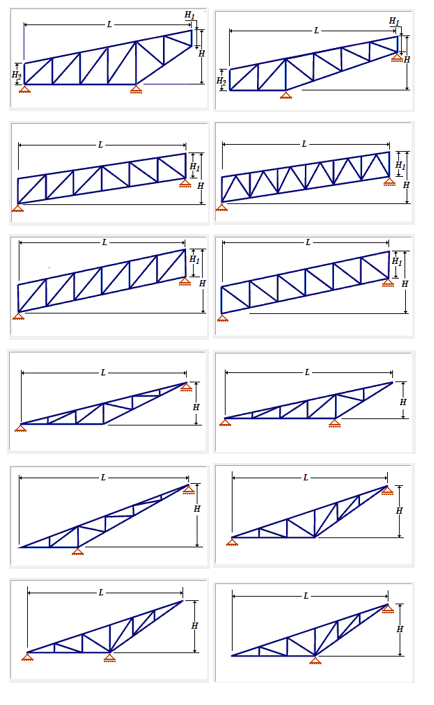

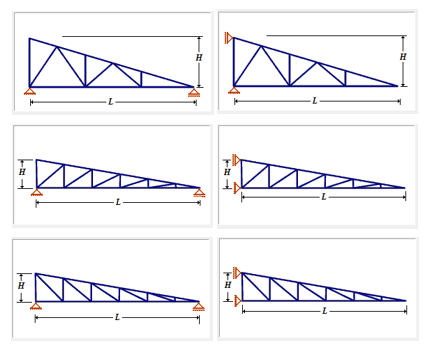

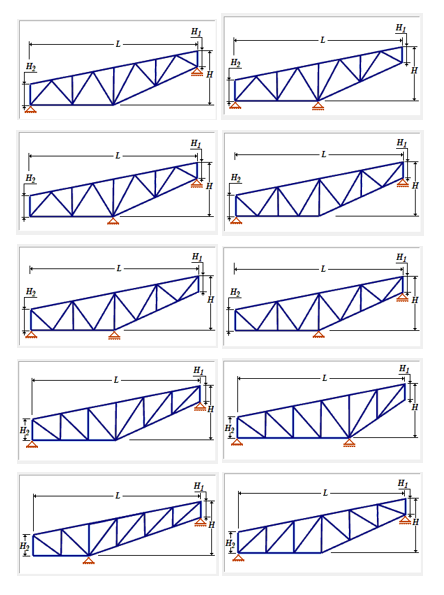

Односкатные фермы: универсальное решение

Широкий диапазон применения

Односкатные фермы — универсальное решение для различных типов зданий.

Характеристики:

• Пролет: 24-120 м
• Высота: H = (1/8…1/12) × L
• Уклон поясов: до 1,5%

Конструктивные схемы

Односкатные фермы могут иметь различную высоту опирания (H₁ и H₂), что позволяет:

• Обеспечить требуемый уклон кровли
• Создать перепад высот для естественного освещения
• Оптимизировать конструкцию под конкретные условия

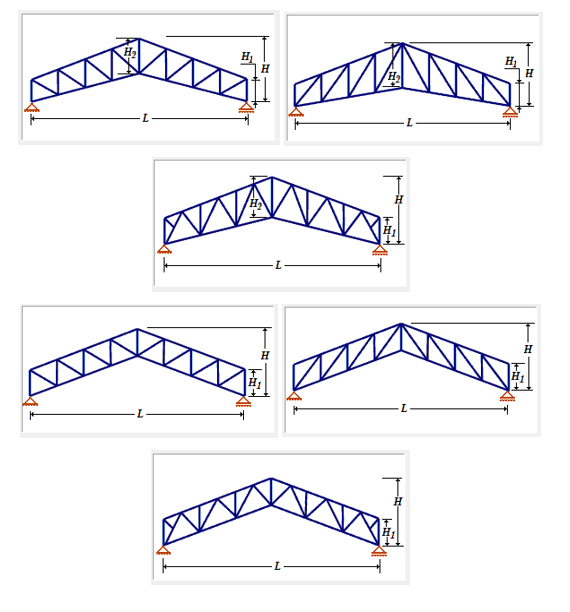

Двускатные фермы: классическое решение

Традиционная схема для малых пролетов

Двускатные фермы применяются преимущественно в малоэтажном строительстве.

Параметры:

• Пролет: до 36 м
• Высота: H = (1/10…1/12) × L

Особенности применения

Двускатные фермы обеспечивают:

• Симметричное распределение нагрузок
• Эффективный отвод атмосферных осадков
• Возможность устройства мансардных помещений

Методы расчета оптимальных габаритов

Факторы, влияющие на выбор размеров

При определении габаритов фермы необходимо учитывать:

1. Величину пролета и характер нагрузок
2. Архитектурные требования к зданию
3. Экономические факторы (расход материала, трудозатраты)
4. Транспортные ограничения
5. Технологические требования производства

Расчет по предельным состояниям

Современный подход к расчету ферм основан на методе предельных состояний:

• Первая группа: прочность, устойчивость, выносливость
• Вторая группа: деформации, колебания

Оптимизация высоты фермы

Оптимальная высота фермы определяется из условия минимума затрат на материал и изготовление. При увеличении высоты:

• Снижаются усилия в поясах
• Увеличиваются усилия в решетке
• Растет расход материала на решетку

Конструктивные требования и ограничения

Требования по жесткости

Предельные прогибы ферм не должны превышать:

• L/250 для покрытий с утеплителем
• L/300 для покрытий без утеплителя
• L/400 для покрытий с хрупкими материалами

Требования к устойчивости

Обеспечение устойчивости ферм достигается:

• Постановкой связей между фермами
• Креплением прогонов к верхнему поясу
• Устройством распорок в плоскости нижнего пояса

Экономические аспекты проектирования

Оптимизация расхода материала

Экономичность фермы зависит от:

• Правильного выбора типа и габаритов
• Рационального шага ферм
• Оптимального соотношения высоты к пролету

Сравнение различных типов ферм

Тип фермы	Расход стали (кг/м²)	Область применения	Особенности
С параллельными поясами	15-25	Промышленные здания	Универсальность
Треугольные	18-28	Здания с уклоном кровли	Водоотвод
Трапецеидальные	14-22	Большие пролеты	Экономичность
Полигональные	12-20	Очень большие пролеты	Максимальная эффективность

Современные тенденции в проектировании ферм

Применение программных комплексов

Современное проектирование ферм невозможно без использования:

• SCAD Office, ЛИРА-САПР, ЛИРА 10 — расчет стальных конструкций
• Tekla Structures — 3D-моделирование и детализация
• AutoCAD — выпуск рабочих чертежей

Инновационные решения

Новые подходы в проектировании включают:

• Применение высокопрочных сталей
• Оптимизацию сечений элементов
• Использование комбинированных конструкций

Практические рекомендации по выбору габаритов

Алгоритм подбора размеров фермы

1. Определение пролета исходя из планировочных требований
2. Выбор типа фермы в зависимости от назначения здания
3. Расчет предварительной высоты по рекомендуемым соотношениям
4. Проверка транспортных ограничений
5. Выполнение статического расчета
6. Корректировка габаритов при необходимости

Типичные ошибки при проектировании

Часто встречающиеся ошибки:

• Недоучет транспортных ограничений
• Неправильный выбор типа фермы
• Занижение высоты из экономических соображений
• Пренебрежение требованиями по жесткости

Заключение

Правильный подбор габаритов стальных ферм — комплексная задача, требующая учета множества факторов. Оптимальное решение достигается балансом между несущей способностью, экономичностью и технологичностью конструкции.

Использование рекомендуемых соотношений размеров, представленных в данной статье, позволит проектировщикам создавать надежные и экономичные конструкции ферм для различных типов сооружений.

При проектировании следует помнить, что окончательные габариты фермы должны определяться на основе детального статического расчета с учетом всех действующих нагрузок и конструктивных требований.

---
